Wprowadzenie
Moduły bezprzewodowe DMX512 umożliwiają sterowanie oświetleniem scenicznym i efektami specjalnymi bez konieczności użycia kabli.

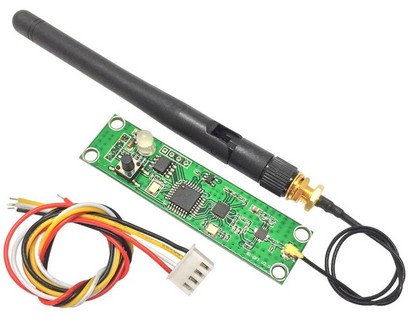

Moduł radiowy czteroprzewodowy znany ze portalu AliExpress występuje także w innych kolorach PCB np: niebieski. Moduł ten może odbierać jak i nadawać ramkę DMX512 poprzez radio. Jeżeli do nadajnika podłączymy sygnał DMX512 to w sparowanym odbiorniku będzie taki sam sygnał jaki dostarczono do nadajnika.

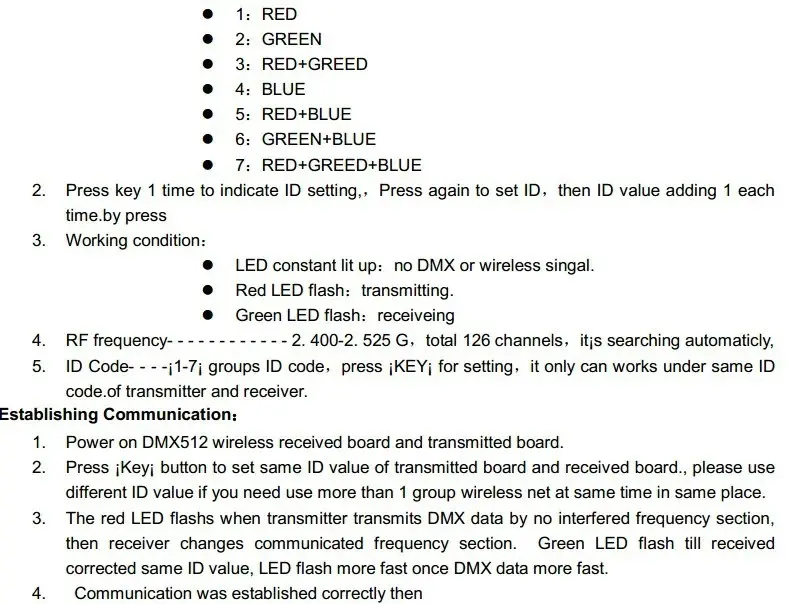

Moduły operują na częstotliwości 2,4 GHz (wybór kanału radiowego odbywa się automatycznie z zakresu 1 do 126) a za pomocą przycisku można zmienić grupę kanał radiowego 1 z 7 ( można zrobić maksymalnie 7 grup) a a dioda RGB bardzo ułatwia określenie numeru grupy poprzez odpowiedni kolor.
Dalej stwierdzenie moduł radiowy będzie odnosiło do tego konkretnie urządzenia.
UWAGA !! Te moduły nie są modułami “WI-FI”, to jest błędna kwalifikacja, gdyż nie operują na adresach IP i nie są kompatybilne z jakąkolwiek wersją tej technologii. Takie “semantyczne nadużycie” powoduje kompletne zamieszanie i błędy wdrożeniowe. W tym artykule zostały wyjaśnione różnice między tymi standardami: https://wklteam64.blogspot.com/2024/01/przesyanie-bezprzewodowe-protokou.html
Charakterystyka
- Standard: DMX512
- Zasięg: do 100 metrów (w warunkach optymalnych)
- Częstotliwość: 2.4 GHz, siedem różnych kanałów radiowych zmienianych za pomocą przycisku
- Kanały: do 512 kanałów DMX
- Opis żył: +5V (czerwony), Gnd (czarny), dmx512 data+ (biały), dmx512 data- (żółty). Uwaga: kolory żył data+ /data- mogą być zamienione przez różnych producentów
- TX/RX
- pobór prądu: 120-250mA w zależności od producenta
Instalacja
Bramka Artnet PROMYK 3.60 posiada dwa wyjścia XLR-3 do podłączenia linii DMX512 oraz jedno RDX0 do podłączenia modułów radiowych. W środku obudowy można zmieścić jeden moduł radiowy.
Złącze RDX0 jest podłączone do DX0 i posiada ten sam universe. Wyprowadzone linie zasilania +5V i masa na RDX0 stanowią jedyne źródło zasilania dla tego modułu i nie mogą być podłączane do innych miejsc w bramce ARTNET 3.60.
Z zewnątrz można się dostać do złącza RDX0 bez odkręcania obudowy przez dwa otwory:
- górny: dla płaskiego wkrętaka do dokręcania czterech śrub mocujących przewody
- dolny: do wprowadzania przewodów

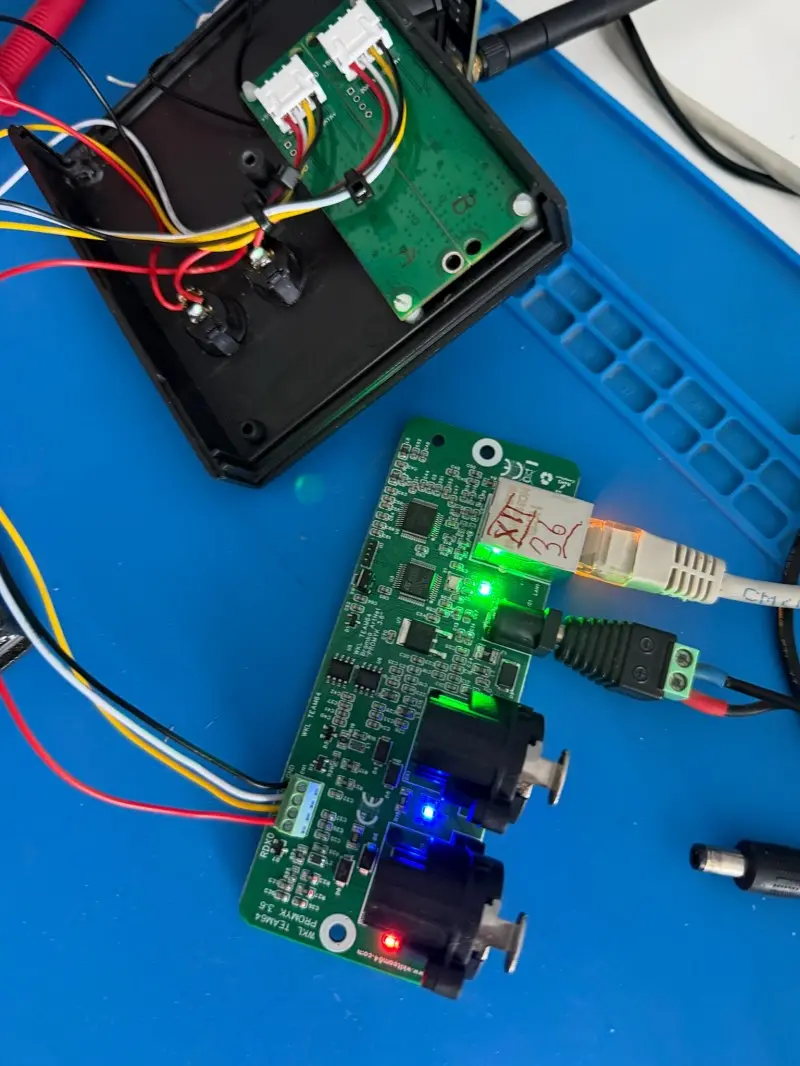

Przykład modułu przyłączonego do złącza RDX0 w bramce ARTNET PROMYK 3.60 bez obudowy
Do złącza można podłączyć jeden moduł radiowy, nie można zrównoleglać kolejnych modułów. Urządzenie posiada bezpiecznik termiczny którego nieliniowa charakterystyka zaczyna się po przekroczeniu 0.5A i może zwiększyć rezystancję elementu wyłącząjąc urządzenie. Po ostygnięciu elementu urządzenie wróci do pracy.
Poprzednie wersje bramki ARTNET “PROMYK 2.00, 3.00, 3.50 posiadały dwa złącza typu RDX, ale ze względu na zwiększony pobór prądu do nawet 250mA/ moduł radiowy w niektórych przypadkach powodowało wyłączanie bramki Artnet przez zabezpieczenie nadprądowe.
