Sterowanie z jednego tabletu mikserem i aplikacją dmx512 może być dla mobilnych Dj-ów bardzo wygodne.
Przykład takiego rozwiązania będzie dla modelu Behringer X AIR XR12, gdyż dla późniejszych modeli sprawa konfiguracji jest analogiczna.

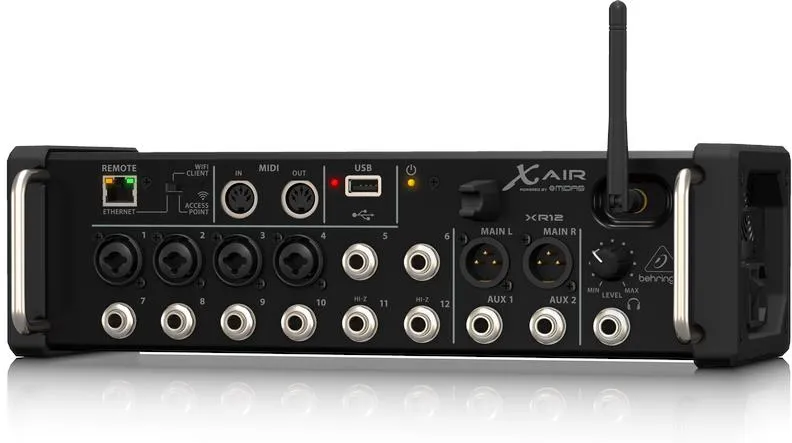

Rysunek nr 1: Behringer X AIR XR12
Instrukcja Behringer X AIR XR12/X16/XR18 link
Mikser posiada przełącznik “WIFI CLIENT/ACCESS POINT” po prawej stronie złącza ETHERNET (XR12), który zmienia tryb pracy na klienta WI-FI/LAN lub ACCESS POINT(DHCPS).
W trybie ACCES POINT (DHCPS) urządzenie jest źródłem WI-FI z serwerem DHCP lub na złączu LAN za pomocą serwera DHCP wystawia adres IP podłączonym urządzeniom. (strona 14 instrukcji miksera)
flowchart LR
subgraph MIKSER
A[Mikser
tryb DHCPS
adres IPv4 192.168.1.1]
C((Wi-Fi:
X AIR))
end
subgraph Tablet
B[[Tablet
z aplikacją X AIR
adres IPv4 przydzielony
z serwera
DHCP w zakresie
IP 192.168.1.101 –
192.168.1.132]]
TW(karta WI-FI)
end
A-->C
C-->TW
TW-->B
Rysunek nr 2: Podłączenie tabletu do Miksera w trybie DHCPS
W aplikacji X AIR możemy zmienić ustawienie na DHCP lub STATIC. Docelowo głównym źródłem sieci LAN będzie ruter, do którego złącz LAN będą wpięte kable od miksera i bramki ArtNet.
Nie należy mylić tego połączenia lokalnego z Internetowym, tu nie jest potrzebny dostawca internetu.

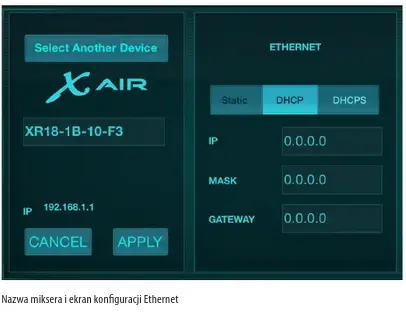

Rysunek nr 3: Okno Setup dla ustawień ETHERNET
Jeśli wybrany został STATIC należy wpisać adres IP : 192.168.1.2 a maskę 255.255.255.0, to założenia dla ustawień bramki Artnet “PROMYK 3.60” fabrycznych, ip: 192.168.1.30 maska: 255.255.255.0

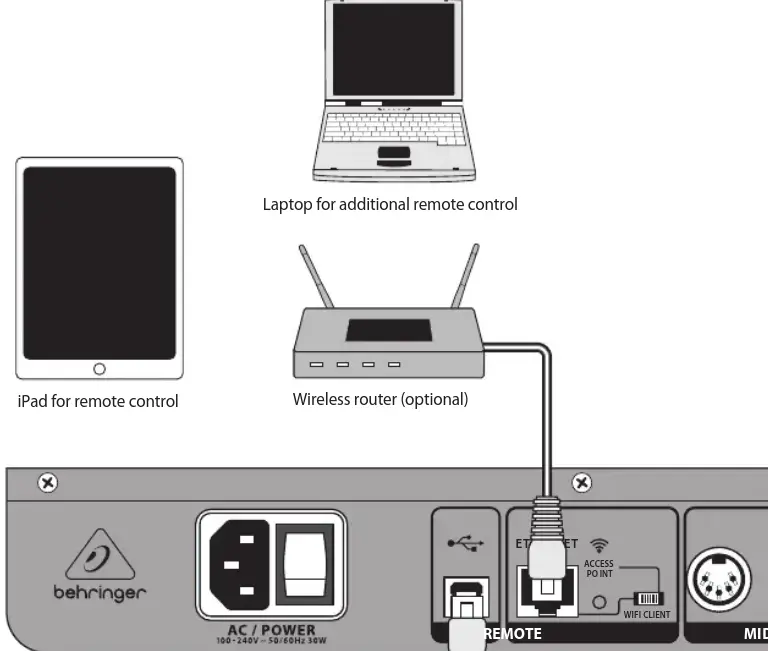

Rysunek nr 4: Podłączenie miksera do rutera za pomocą przewodu typu patchcord LAN
Przed podłączeniem należy zmienić pozycję “WIFI CLIENT”.
Dla potrzeb tego przykładu wybrany został ruter firmy TPLINK ze względu na popularność, przystępne ceny oraz instrukcje w języku polskim. Także firma TPLINK udostępnia emulatory swoich produktów dzięki czemu możemy sprawdzić na ich stronie jak wygląda strona www ustawień rutera. Emulator ruterów TPLINK

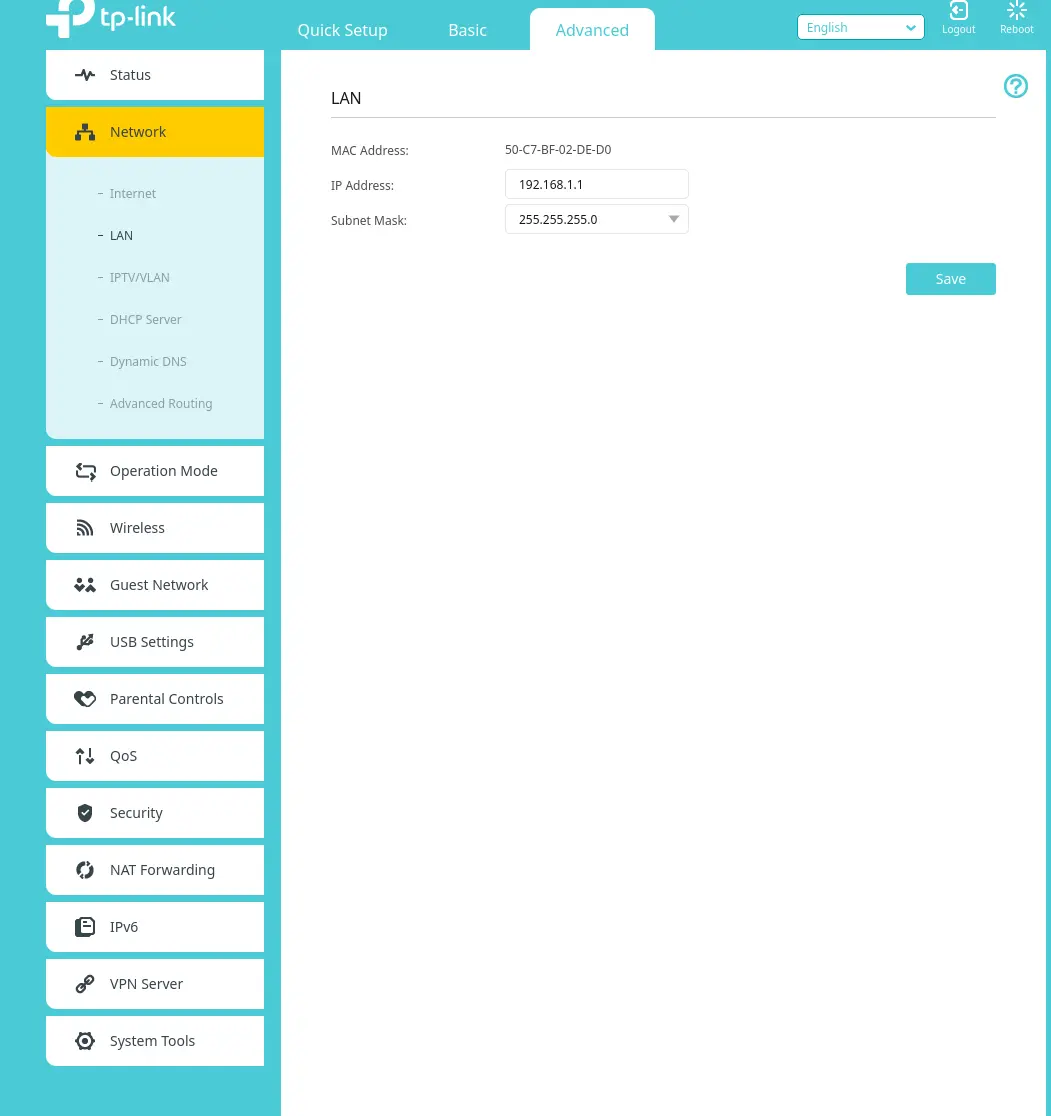

Rysunek nr 5: Setup LAN rutera
Fabrycznie ruter tej firmy przeważnie posiada ustawiony fabrycznie adres ip : 192.168.0.1 z maską 255.255.255.0 (przeważnie jest opisane na naklejce pod spodem gdzie także znajduje login i hasło do logowania oraz nazwa jego sieci WIFI/hasło)
Aby zmienić adres rutera łączymy się z nim za pomocą Wi-Fi (fabryczna nazwa sieci TPLINK) lub kabla LAN do jego złącza LAN(tryb DHCP karty sieciowej komputera) i w przeglądarce wpisuje jego adres fabryczny: 192.168.0.1 a potem fabryczne login i hasło.
W zakładce ADVANCED(zaawansowane)/Network/ LAN należy zmienić na adres 192.168.1.1 i zapisać (save). Po restarcie ruter powinien rozpocząć pracę z adresem 192.168.1.1, jeśli nie będzie on dostępny należy wyłączyć i włączyć ponownie się do sieci WIFI Tplink lub wyjąć i włożyć ponownie kabel LAN.
Zaleca się dla nowego sprzętu sieciowego zmianę haseł na własne, co nie będzie ujęte w tym tutorialu.
flowchart LR
subgraph MIKSER
A[Mikser
tryb DHCP
adres IPv4
192.168.1.xxx DHCP
lub 192.168.1.2 STATIC]
ML(LAN)
end
subgraph Tablet
B[[Tablet
z aplikacją X AIR
i DMX512 /Artnet/SACN/
adres IPv4 przydzielony
z serwera
DHCP rutera
IPv4 192.168.1.xxx]]
TW((karta WIFI))
end
subgraph BRAMKA_ARTNET
P[bramka ARTNET
PROMYK 3.60
adres IPv4 192.168.1.30]
PLAN(LAN)
end
subgraph Ruter
R[ruter TPLINK z
serwerem DHCP
adres
IPv4 192.168.1.1]
L(LAN)
C((Wi-Fi:
Tplink))
end
L --> ML
ML-->A
R --> L
C --> TW
R -->C
L --> PLAN
PLAN --> P
TW-->B
Rysunek nr 6: Infrastruktura LAN dla układu sterowania z tableta z obsługą aplikacji miksera i aplikacji DMX512(artnet/SACN)
Dzięki takiej konfiguracji można korzystać z aplikacji DMX512 i X AIR gdzie centralnym punktem jest ruter WI-FI. Z reguły profesjonalna obsługa wymaga rozdzielenia urządzeń ale dla małych sztuk i mobilnych scen taki zestaw sprawuje się dobrze. Zalecana częstotliwość WI-FI to 5GHz. Kierunek strzałki pokazuje kto nadaje adres ip przy użyciu protokołu DHCP. Przy rysunku nr 2 był to mikser, zaś docelowo jest to ruter.
W miejsce tabletu może być dowolny komputer z systemem Windows, Mac OSX lub Linux w zależności od występowania oprogramowania na danej platformie systemowej.
